Opis

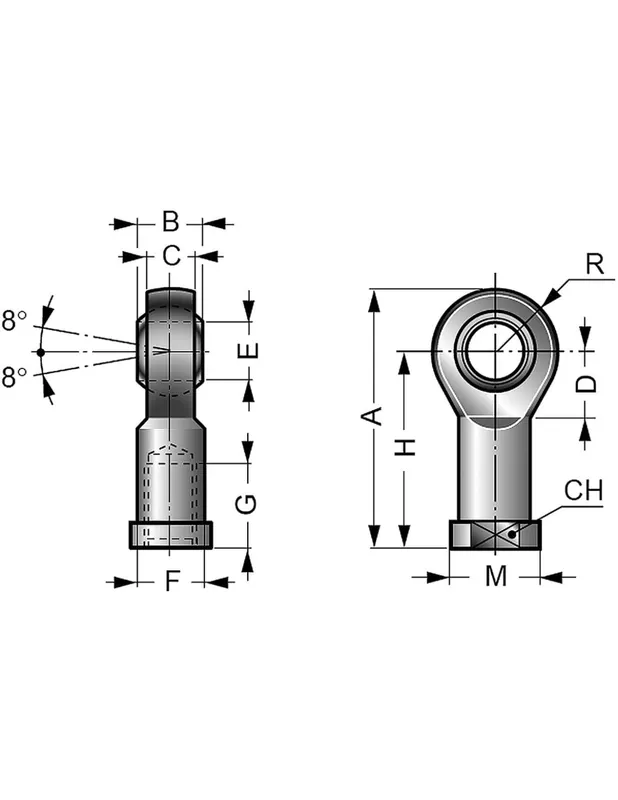

Dane techniczne
| Średnica | 40 mm |
| A | 66 |
| B | 16 |
| C | 12 |
| CH | 19 |
| CH1 | 2 |
| D | 16 |
| ØE | 12 |
| ØF | M12x1,25 |
| G | 22 |
| H | 50 |
| ØM | 22 |
| R | 16 |
Końcówka prosta z przegubem kulowym M12x1,25 do siłownika D40zastosowanie i charakterystyka
Końcówka prosta z przegubem kulowym M12x1,25 przeznaczona jest do współpracy z siłownikami o średnicy 40 mm, zgodnymi z normami ISO 15552 oraz ISO 6431. Jest to element łączący, który zapewnia ruch przegubowy, redukując naprężenia powstałe podczas pracy urządzeń pneumatycznych, hydraulicznych oraz mechanicznych. Dzięki swojej konstrukcji umożliwia swobodny ruch kątowy w zakresie 8° w każdą stronę, gwarantując wysoką elastyczność połączenia.
Najważniejsze zalety końcówki prostej z przegubem kulowym M12x1,25
- Solidna i trwała konstrukcjawytrzymałość materiału przekłada się na długą żywotność, nawet podczas intensywnej eksploatacji.
- Normowane wymiaryzgodność z normą ISO 15552/6431 umożliwia łatwy dobór do typowych siłowników pneumatycznych oraz hydraulicznych o średnicy tłoka 40 mm.
- Wielokierunkowy przegub kulowyefektywna kompensacja odchyłek osiowych, możliwość przenoszenia obciążeń pod kątem oraz minimalizacja ryzyka uszkodzeń mechanicznych.
- Gwint M12x1,25standardowy rozmiar gwintu zapewnia kompatybilność z licznymi siłownikami i zespołami maszynowymi.
- Łatwość montażuintuicyjna konstrukcja umożliwia szybki montaż i demontaż w warunkach serwisowych oraz produkcyjnych.
Typowe zastosowanie końcówki z przegubem kulowym
Końcówka prosta z przegubem kulowym SNS/040 znajduje zastosowanie w wielu gałęziach przemysłu, takich jak:
- Automatyka przemysłowaniezawodne połączenie ruchomych części siłowników z elementami konstrukcyjnymi maszyn.
- Transport i logistykaaplikacje wymagające kompensacji niewielkich niedokładności ustawienia lub wibracji.
- Budowa maszynw maszynach, gdzie wymagana jest współpraca elementów podlegających wahaniom i przemieszczeniom.
- Technika pneumatyczna i hydraulicznakońcówki do siłowników pracujących w trudnych warunkach, gdzie istotna jest niezawodność oraz bezpieczeństwo połączeń.
Element niezbędny w nowoczesnych systemach siłowników
Końcówka prosta z przegubem kulowym M12x1,25 to niezastąpiony element łączący w systemach wymagających nie tylko wytrzymałości, ale także elastyczności w przenoszeniu sił i kompensowaniu niewielkich odchyłek kątowych. Stanowi nieodłączny komponent w budowie i serwisie siłowników stosowanych w praktycznie każdej branży przemysłowej.
